Teclab перевела RTX 5090 на три 8-контактных разъёма питания
Модифицированная видеокарта GALAX HOF OC LAB в тестах потребляла до 900 Вт через три обычных 8-контактных разъёма. Проект не является серийной разработкой и потребовал аппаратной переделки платы.
Энтузиасты Teclab модифицировали NVIDIA GeForce RTX 5090, заменив два 16-контактных разъёма питания на три 8-контактных. Как сообщает Wccftech, за основу взяли видеокарту GALAX HOF OC LAB; цель эксперимента — показать, что флагманская модель может работать через традиционные разъёмы питания PCIe.

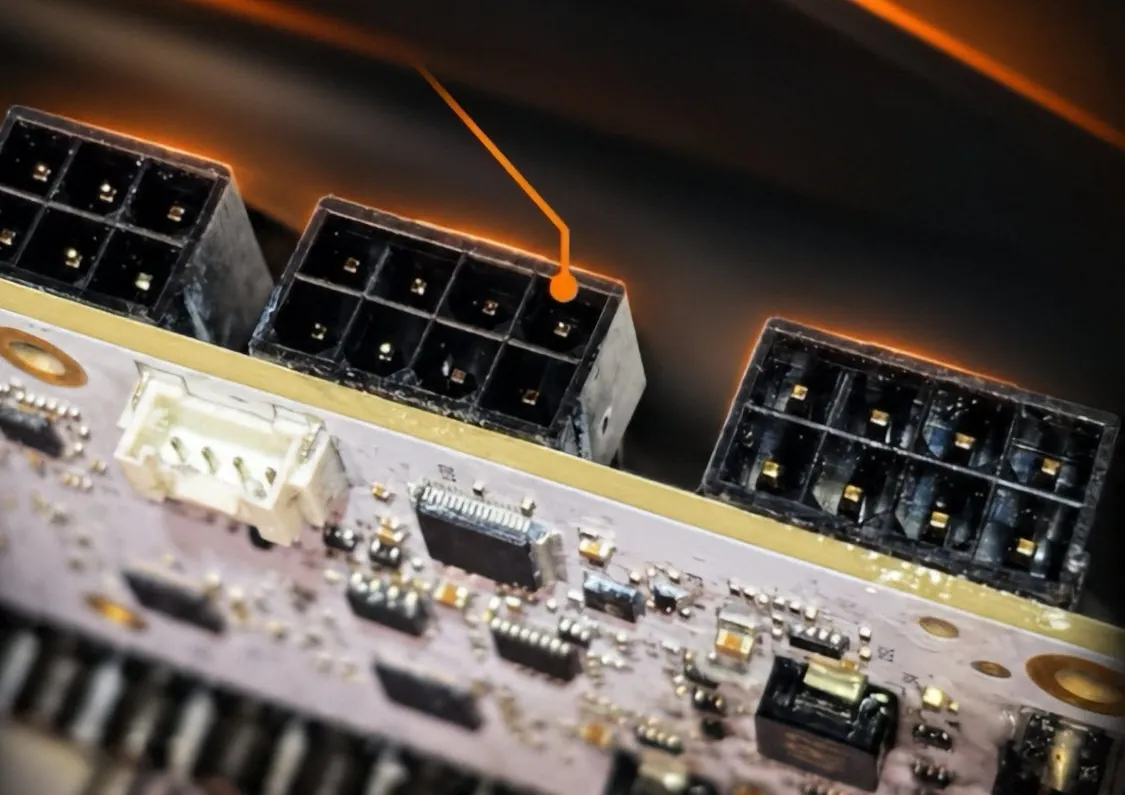

Для переделки на обратной стороне печатной платы установили три разъёма Mini-Fit Jr. К плате подвели 24 силовых провода. Контакты Sense 0 и Sense 1 соединили так, чтобы видеокарта распознала подключение и получила доступ к максимальному лимиту мощности. Изменения BIOS или программного обеспечения, по данным издания, не потребовались.
В ходе испытаний мощность постепенно повышали с 400 до 900 Вт, контролируя напряжения и температуру. В финальной конфигурации использовались девять линий +12 В, каждая с током 8–8,5 А. При пиковом токе свыше 60 А видеокарта работала на частоте 3400 МГц.
Teclab также тестировала карту более часа при нагрузке свыше 120 А и частоте около 3400 МГц. Температура кабелей, как утверждается, едва поднималась выше 35 °C. После отключения третьего 8-контактного разъёма карта продолжила работу при токе свыше 66 А и частоте более 3200 МГц. В отдельном тесте с одним разъёмом она работала на 3,1–3,2 ГГц при токе 65 А; температура самого разъёма составляла около 45 °C, а максимальная температура кабеля достигла примерно 65 °C.
Стандартная спецификация ограничивает один 8-контактный разъём мощностью 150 Вт, тогда как эксперимент проводился за пределами этого значения. Поэтому результаты относятся к конкретной неофициальной аппаратной модификации, а не к штатной конфигурации RTX 5090.
Поводом для эксперимента стали продолжающиеся сообщения о перегреве и оплавлении 16-контактных разъёмов на видеокартах NVIDIA RTX 40 и RTX 50, а также на некоторых моделях AMD RX 9000, использующих этот тип подключения. Wccftech считает маловероятным, что AIB-производители вновь перейдут на несколько 8-контактных разъёмов: индустрия уже вложилась в экосистему 16-контактного питания.
